반도체 후공정 8단계 공정 순서부터 HBM TC본더 관련주

반도체 관련주나 산업 동향을 공부하다 보면 전공정과 함께 반드시 등장하는 핵심 키워드가 있습니다. 바로 반도체 후공정(Back-end)입니다.

전공정이 웨이퍼 위에 미세한 회로와 소자를 새겨 넣는 과정이라면, 후공정은 완성된 칩을 가공·보호하고 외부와 전기적으로 연결한 뒤 성능을 검사하는 핵심 단계입니다.

쉽게 말해 전공정이 ‘반도체의 알맹이(Die)’를 만드는 일이라면, 후공정은 이를 실제 전자제품에서 사용할 수 있는 상태로 완성하는 포장 및 검사 과정입니다.

💡 왜 지금 반도체 후공정에 주목해야 할까?

과거 반도체 산업의 경쟁력이 “얼마나 미세하게 회로를 그릴 수 있는가(전공정 미세화)”에 집중되었다면, 최근에는 “여러 개의 칩을 얼마나 정밀하게 연결하고 효율적으로 패키징할 수 있는가”가 반도체의 성능을 결정짓고 있습니다.

📌 HBM(고대역폭 메모리)과 AI 반도체의 핵심 = 후공정

HBM은 여러 개의 DRAM 칩을 수직으로 높게 쌓아 올리는 구조입니다. 칩과 칩을 오차 없이 정밀하게 연결하는 본딩(Bonding) 및 첨단 패키징(Advanced Packaging) 기술이 필수적이므로, 후공정 기술력이 곧 반도체 기업의 수율과 경쟁력이 되고 있습니다.

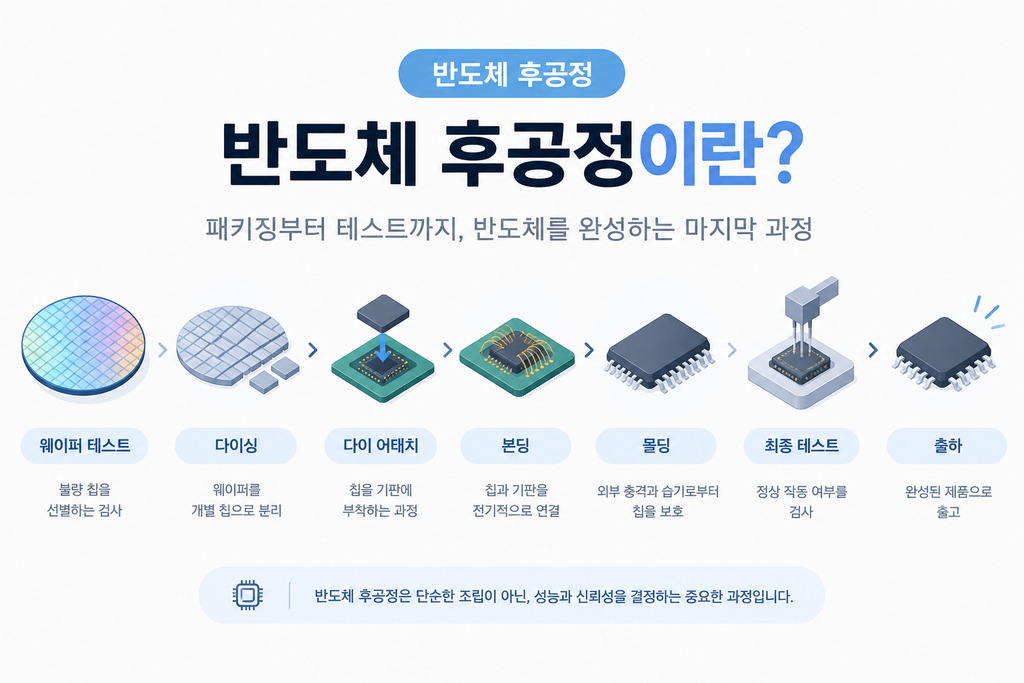

1. 반도체 후공정 8단계 공정 순서

전공정을 마친 웨이퍼 하나에는 수백~수천 개의 반도체 칩이 빽빽하게 들어차 있습니다. 이 웨이퍼가 완성품이 되기까지의 후공정 전체 흐름은 다음과 같습니다.

[웨이퍼 입고] ➔ 1. 웨이퍼 테스트 ➔ 2. 다이싱 ➔ 3. 다이 어태치
              ➔ 4. 본딩 / 플립칩 ➔ 5. 범핑 ➔ 6. 몰딩 ➔ 7. 패키지 테스트 ➔ [출하]

① 웨이퍼 테스트 (EDS)

전공정을 마친 웨이퍼 상의 칩들이 정상 작동하는지 프로브 카드(Probe Card)와 테스트 장비로 검사합니다. 패키징 전 불량 칩을 미리 걸러내어 불필요한 후공정 비용을 절감합니다.

② 다이싱 (Dicing)

웨이퍼를 칩 단위인 개별 ‘다이(Die)’로 잘라내는 공정입니다. 회로 손상 없이 미세한 칩을 정확하게 분리하는 다이싱 톱(Blade)이나 레이저 기술이 사용됩니다.

③ 다이 어태치 (Die Attach)

잘라낸 반도체 칩을 패키지 기판(Substrate)이나 리드프레임 위에 정확하게 올려놓고 고정하는 단계입니다.

④ 본딩 (Bonding) & 플립칩 (Flip-Chip)

칩과 외부 회로를 전기적으로 연결하는 공정입니다.

와이어 본딩: 미세한 금속선(금, 구리 등)으로 칩과 기판을 연결하는 전통적 방식입니다.
플립칩 본딩: 칩을 뒤집어 범프(Bump)를 통해 기판에 직접 붙이는 방식으로, 신호 전달 거리가 짧아 고속·고성능 반도체에 필수적입니다.

⑤ 범핑 (Bumping)

칩 접속부에 돌기 형태의 미세한 금속 구체(범프)를 만드는 공정입니다. 플립칩 및 첨단 패키징에서 전기적 통로 역할을 합니다.

⑥ 몰딩 (Molding)

외부 충격, 습기, 열 등 악조건으로부터 반도체 칩을 보호하기 위해 에폭시 수지(EMC) 등의 보호재로 감싸는 공정입니다.

⑦ 패키지 테스트 (Final Test)

몰딩까지 완성된 패키지의 전기적 특성, 전력 소모, 발열, 동작 속도 등을 최종 검사하여 완제품의 신뢰성을 검증합니다.

출하

2. HBM 및 첨단 패키징 핵심 용어 정리

핵심 용어	개념 및 역할	대표 관련 기술/장비
테스트 소켓	반도체 칩을 테스트 장비와 전기적으로 연결해 주는 핵심 소모성 부품	포고 소켓, 러버 소켓
TC 본더	열(Thermo)과 압력(Compression)을 이용해 HBM처럼 칩을 수직으로 정밀 접합하는 핵심 장비	열압착 본딩, 하이브리드 본딩
첨단 패키징	2.5D/3D 패키징, 칩렛(Chiplet) 등 이종 칩을 하나처럼 연결해 성능을 극대화하는 기술	TSV(실리콘 관통 비아), 인터포저
OSAT	반도체 제조사로부터 외주를 받아 패키징 및 테스트 공정만 전문으로 수행하는 외주 기업	반도체 조립 및 테스트 수탁

3. 반도체 후공정 관련주 5대 카테고리 분류

후공정 관련주를 공부할 때는 기업의 사업 영역(장비·소재·부품·서비스)에 따라 크게 5가지로 구분하면 파악하기 훨씬 쉽습니다.

1) OSAT (패키징·테스트 외주 서비스)

실제 웨이퍼를 받아 패키징과 테스트를 수행하는 전문 외주 기업입니다.

대표 종목: 하나마이크론, SFA반도체, LB세미콘, 네패스

2) 후공정 장비 (본더·테스터·핸들러)

HBM용 TC 본더, 웨이퍼/패키지 테스터, 반도체 이송 장비 등을 제조합니다.

대표 종목: 한미반도체(TC본더), 테크윙, 디아이, 엑시콘, 와이씨

3) 테스트 부품 & 소켓

검사 과정에 사용되는 소모성 부품(소켓, 프로브카드)을 생산합니다.

대표 종목: 리노공업, ISC, 티에스이

4) 패키징 소재 & 부품

칩 부착용 재료, 범핑 소재, 본딩 와이어 등을 공급합니다.

대표 종목: 덕산하이메탈(솔더볼), 엠케이전자, 해성디에스

5) 패키지 기판 (Substrate)

반도체 칩과 메인보드를 연결하는 고부가가치 기판을 만듭니다.

대표 종목: 삼성전기, 심텍, 대덕전자, 티엘비

4. 요약 및 투자 시사점

미세화의 한계 극복: 전공정 미세화 비용이 폭증함에 따라, 후공정(첨단 패키징)을 통한 성능 향상이 반도체 산업의 새로운 패러다임이 되었습니다.
HBM 수혜 생태계 확장: TC 본더 중심의 장비주뿐만 아니라 고성능 테스트 소켓, 첨단 패키지 기판, OSAT 기업까지 후공정 전반의 가치가 상승하고 있습니다.
선별적 접근 필수: 반도체 관련주 투자 시 전공정 장비에만 치중하기보다, 체질 개선이 이루어지는 후공정 밸류체인을 함께 포트폴리오에 구성하는 것이 유리합니다.
